インフレーションフィルム製造装置
型式 ： ＨＭ５０・６５・５０ＨＳ１５ＦＲ

装置の特徴

当装置は、押出機に様々な最新技術を折り込み、お客様の立場になって“より安く･より使い易く”をモットーに設計･製造しております。
性能面は、実際に成形しうる範囲を中心にデザインの検討･選定を行い、高混練を維持しながらも、高い押出能力を可能にした構造となっております。
またコスト面は、設計段階より極力無駄を省き、大変お求め易い価格を実現しております。当装置をご購入戴ければ、皆様に安心してご愛用戴けるものと確信しております。

< 機械全体図 >
装置の構成
φ50㎜押出機 (22kwインバーターモーター ) ×2台
φ65㎜押出機 (45kwインバーターモーター ) ×1台
集中制御盤
3種3層φ300㎜トーナメント式スパイラルダイ
オートエアーリング（非接触式厚みセンサー）
引取装置（水平転向式）
巻取装置（スイングサーフェイス式）
DSCN0519
3層押出機部

主な性能及び用役量
電源 3相 200 V 　50 Hz
モーター容量 押出機駆動モーター：99kw
シリンダー冷却ファン：2kw
内冷用ブロアー：15kw
外冷用ブロアー：11kw
ユーロチラー：11kw
引取装置モーター：3kw
巻取装置モーター：4kw
合計：約 145kw

ヒーター容量 押出機：23kw
接続ジョイント：3kw
ダイ：73kw
合計：約 99kw

工業用水 1～2kg/c㎡ 約 15L/min
圧縮空気 5～8kg/c㎡


装置の主な仕様内容
押出機（内層・外層用）・・・2式
＊スクリュー：50mm、L／D=32 :1 　
＊減速機：HG10 型
＊押出機駆動モーター：22kw定トルクインバーターモーター(省エネタイプ)
駆動伝達方式：Vベルト式
＊ホッパー：ステンレス製角錐型ホッパー（容量 50litter）押出量計量機能付き
＊シリンダー：SACM645(窒化ホーニング仕上げ)
加熱方式：セラミックヒーター式(温調区分×3点)
冷却方式：空冷式(フィン付き、200wブロアー×3ゾーン)
＊アダプター：ストレートジョイントタイプ
＊樹脂温度、樹脂圧力計（一体型）・・・1式

押出機（中間層用）・・・1式
＊スクリュー：65mm、L／D=32 :1 　
＊減速機：HG30 型
＊押出機駆動モーター：45kw定トルクインバーターモーター(省エネタイプ)
駆動伝達方式：Vベルト式
＊ホッパー：ステンレス製角錐型ホッパー（容量100litter）押出量計量機能付き
＊シリンダー：SACM645(窒化ホーニング仕上げ)
加熱方式：セラミックヒーター式(温調区分×3点)
冷却方式：空冷式(フィン付き、200wブロアー×3ゾーン)
＊アダプター：ストレートジョイントタイプ
＊樹脂温度、樹脂圧力計（一体型）・・・1式

集中制御盤・・・1式
＊型式：独立キャビネット型
オムロン製（タッチパネル式）
セラミックヒーター用無接点式（ＳＣＲ）仕様

＊温度制御：19点 ( C1,C2,C3,AD,J )
( C1,C2,C3,AD,J )
( C1,C2,C3,AD,J )
( D1,D2,D3,D4 )
＊樹脂温度、樹脂圧力表示
＊トレンドグラフ：各ゾーン温度、樹脂圧力、スクリュー回転、モーター電流値
＊工程ファイル機能
＊カレンダータイマー機能
＊異常警報回路：樹脂温度、樹脂圧力、電流値（押出機停止）
＊外部冷却装置操作
＊引取装置操作

厚み制御装置・・・1式
＊型式：押出量制御式（押出量グラフ表示）
（3層～5層対応型）
ライン全体


押出機部、ダイス


エアーリング部

３種３層トーナメント式スパイラルダイ

＊型式：HDT－300UB型（φ300～φ400㎜兼用可）
※フィード部はトーナメント式デザインを採用
＊リップ口径：φ300mm
＊偏肉調整：上部リング移動式
＊温調区分：4点
＊C／R：3.0mm
＊ダイ架台：分岐管兼用型（IBC対応）
BH120-006

内部冷却装置装置

＊バブルセンサー：４方向式
＊制御方式：バタフライバルブOUT制御（IN, OUT兼用型）


オートエアリング装置

＊型式：SmartLip350型／32セグメント（オクタゴン社製、風量制御式）
＊エアーリップ：φ300mmダイ用デュアルリップ（アイリスチャンバー付）
＊分岐管：6方口／ダイ架台に取付
＊送風機：11kw(インバーター制御)
＊ダクトホース：フレキシブルホース(6本)
＊厚み測定装置：PMS-B（オクタゴン社製、自走式360度反転機構）
静電容量式非接触型センサーヘッドVenPad		 DSCN0518
SmartLip350型／32セグメント
オートエアリング		 DSCN0512
静電容量式非接触型
センサーヘッドVenPad

ユーロチラー ABF型外部冷却冷風発生装置

型式：ABF15PA（空冷式)
冷媒ガス：R407C (封入量：6.0kg)
電圧/周波数：200-230V/ 50Hz または 60Hz
冷却能力：16.0kW
最大エアー流量：1500m3/h
(外気温35℃/湿度65%→冷却温度：15℃設定時)
最大消費電力：6.5kW + 冷却ファン：3.0kW
エア圧損：130Pa
エアーIN/OUT接続径：210φ
ドレイン配管径：1インチ
外寸　L　x　P　x　H　(mm)：1040X1100X1870
重量：280kg

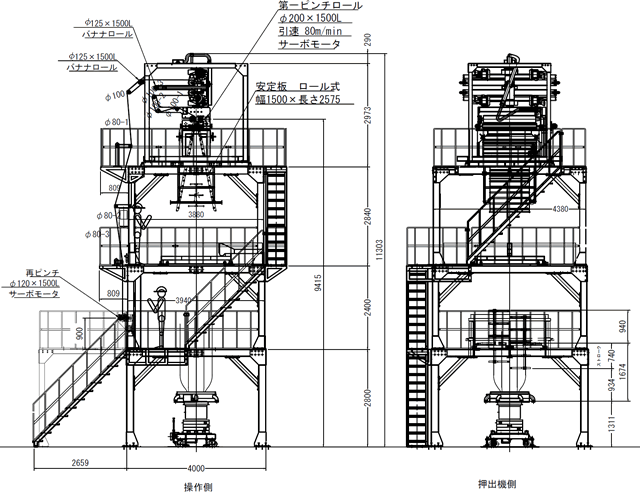

引取装置

＊型式：TF15－11R型（水平転向式）
＊架台：4本柱固定式
＊ロール面長：1,500㎜
＊高さ：約9,500㎜(床面より第一ピンチロールセンターまで)
＊全高：約11,000㎜

＊転向装置
反転角度：360°（反転角度は任意に設定可能）
転向操作：タッチパネル
駆動モーター：サーボモ－ター（エンコーダー内蔵）
転向バー：カーボン製（エアーフロー式）・・・２本
（成形スタート時転向バー回転機能）
エアーフロー用ブロアー・・・４台
バナナロール・・・１式
ガイドロール：φ100㎜×1,500㎜（カーボン製）・・・１式

＊第一ピンチロール
ロール面長：1,500㎜
ロール仕様(鋼)：φ200㎜×1,500㎜(鋼管製硬質クロムメッキ仕上)
ロール仕様(ゴム)：φ200㎜×1,500㎜(鋼管製合成ゴム巻付け)
押圧調整：空圧方式
駆動モーター：1.5kwサーボモーター
引取速度：8 ～ 80m/min(機械速度)
＊計尺方法：パルス発信器にて測定
＊安定板：1,500㎜(幅)カーボンロール式
ハンドル開閉式（4方向単独操作可能）
＊サイド安定板：カーボンロール式（前後スライド式）
＊振止装置：四面多段アーム式(カーボンロール製)
電動上下・電動開閉式
＊ガイドロール：φ80㎜×1,500㎜（カーボンロール製）・・・１式

＊第二ピンチロール
ロール面長：1,500㎜
ロール仕様(鋼)：φ100㎜×1,500㎜(鋼管製硬質クロムメッキ仕上)
ロール仕様(ゴム)：φ100㎜×1,500㎜(鋼管製合成ゴム巻付け)
押圧調整：空圧方式
駆動モーター：サーボモーター（トルク制御方式）
取付位置：引取フレーム機側取付
＊ウレタン樹脂フラットエキスパンドロール・・・１式
DSCN0515
DSCN0511
DSCN0508
DSCN0509

巻取装置：長尺巻取機振分型（セパレートタイプ）

（スイングサーフェイス式）
＊型式：HLW-15W
＊ロール面長：1,500 mm
＊最大巻取幅：1,400 mm
＊最大巻取径：φ800 mm
＊紙管寸法：内径φ76.2 mm
＊巻取速度：8 ～ 80 m/min（機械速度）
＊ピンチロール：φ160mm×1,500mm(鋼管製硬質クローム仕上)・・・1本
＊ピンチロール：φ160mm×1,500mm(鋼管製合成ゴム巻付け)・・・1本
＊駆動モーター：サーボモーター（トルク制御方式）
＊スリッター装置：・・・1式
＊カーボンロール：φ100mm×1,500mm(カーボン製)・・・2式
＊サーフェイスロール：φ200mm×1,500mm(スイングタッチ式)・・・2式
＊エキスパンダロール：φ100mm×1,500mm・・・2式
＊巻取軸：3” エアーシャフト（カーボンファイバー製）・・・4本
＊巻軸駆動：インバーターモーター（パウダークラッチ）・・・2式
＊巻取軸スライド：電動式（LMガイド方式）・・・2式
＊サーフェイス駆動：ピンチロールと連動（巻替時のみ）・・・2式
（電磁クラッチ）
＊フイルム巻付：粘着テープ使用
＊フイルム切断：スライドカッター式・・・2式
＊テンションコントローラー・・・2式
＊巻取操作・・・2式
＊油圧式リフター・・・2式
＊エッジトリミング用ピンチ装置・・・1式
＊耳巻取装置：上下2段式・・・1式
